Schilderhalter Kunststoff

Die Schildträger aus Kunststoff dienen zur Montage von Schildern, bei denen ein direktes Anschrauben an mechanischen oder elektrischen Geräten nicht erwünscht ist (z.B. Rohre, Messaufnehmer, Geber, Motoren, usw.). Bei Schilderhaltern aus Kunststoff werden die Schilder eingeschoben.

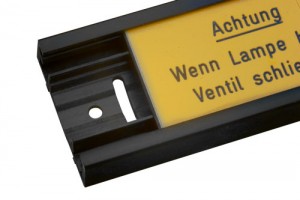

Alle Schilderhalter haben entsprechende Ausstanzungen für eine senkrechte oder waagerechte Montage. Die Schilderhalter sind in verschiedenen Abmessungen erhältlich. Die gebräuchlichsten Schilderhalter sind in der unten dargestellten Tabelle aufgelistet. Bitte beachten Sie auch die dazugehörigen Schildabmessungen.

Um einen gewissen Diebstahlschutz der Schilder und einen schöneren Formabschluss zu erhalten, gibt es für die Schilderhalter Endkappen, die die offenen Endstücke der Schildträger verschließen.

Weiterhin gibt es viele Optionen für die Befestigung der Schildträger. Schauen Sie hier auf unseren Seiten der Befestigungsmöglichkeiten nach.

Zur Zubehörübersicht

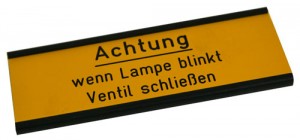

Schilderhalter aus ABS Kunststoff

Befestigung der Schilder in den Schilderhaltern: einschieben

Materialeigenschaften

ABS Kunststoff
UV-Stabil
Witterungsbeständig
Temberaturbereich: bis -20°C bis +100°C
Farbe: schwarz

Befestigungsmöglichkeiten der Schildträger:

Schrauben
Schlauchschellen (D < 100 mm)
Klemmenband, Spannband, Schellenband (D > 100 mm)
Anschweißen von Anschraubhalter oder Distanzhalter

Abmessung (mm) L x B Schildträger	Abmessung (mm) L x B Schild	Art.Nr. Kunststoff
60 x 23	60 x 18	H201.A00
80 x 23	80 x 18	H201.B00
100 x 23	100 x 18	H201.C00
60 x 38	60 x 31	H205.A00
80 x 38	80 x 31	H205.B00
100 x 38	100 x 31	H205.C00
120 x 38	120 x 31	H205.D00
100 x 55	100 x 48	H210.A00
120 x 55	120 x 48	H210.B00
140 x 55	140 x 48	H210.C00
120 x 90	120 x 84	H215.A00
140 x 90	140 x 84	H215.B00
160 x 90	160 x 84	H215.C00
180 x 90	180 x 84	H215.D00
200 x 90	200 x 84	H215.E00

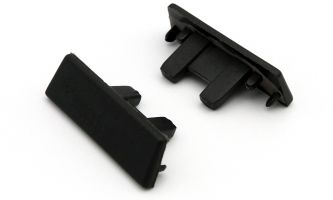

Endkappen für ABS-Schilderhalter

Material: Polyamid

Abmessung (mm)	Anzahl	Artikelnummer
23	50 Stck.	H230.000
38	50 Stck.	H231.000
55	50 Stck.	H232.000
90	50 Stck.	H233.000

Schilderhalter aus PBT (Polybutylenterephthalat)

Befestigung der Schilder in den Schilderhaltern: einschieben

Befestigung der Schilder auf den Schilderhaltern: einschieben

Materialeigenschaften

gute Schlagfestigkeit
Witterungsbeständig
UV-Beständigkeit
Temberaturbereich: bis 95°C
Farbe: schwarz

Befestigungsmöglichkeiten der Schildträger:

Schrauben
Schlauchschellen (D < 100 mm)
Klemmenband, Spannband, Schellenband (D > 100 mm)
Anschweißen von Anschraubhalter oder Distanzhalter

Abmessung (mm) L x B Schildträger	Abmessung (mm) L x B Schild	Art.Nr. Kunststoff
60 x 38	60 x 32	H205.A00
80 x 38	80 x 32	H205.B00
100 x 38	100 x 32	H205.C00
120 x 38	120 x 32	H205.D00
100 x 50	100 x 46	H206.A00
120 x 50	120 x 46	H206.B00
140 x 50	140 x 46	H206.C00
120 x 90	120 x 84	H207.A00
140 x 90	140 x 84	H207.B00
160 x 90	160 x 84	H207.C00
180 x 90	180 x 84	H207.D00
200 x 90	200 x 84	H207.E00
