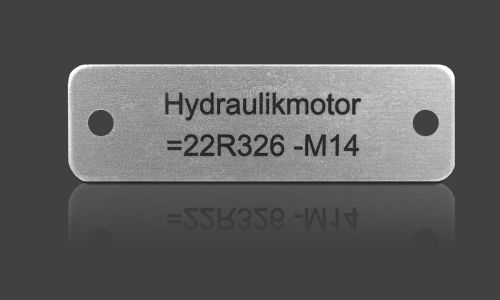

  • Geratekennzeichnung_Alu_50x15_2_Bohrungen_Laser Geratekennzeichnung_Alu_50x15_2_Bohrungen_Laser

Gerätebezeichnungsschilder

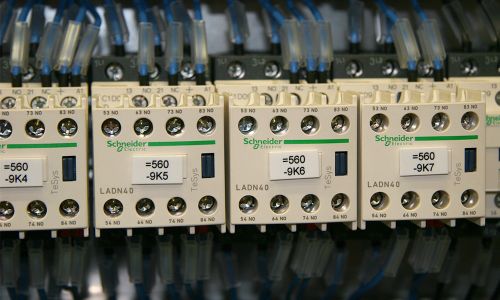

Gerätebezeichnungsschilder werden in der Industrie eingesetzt. Sie dienen zur dauerhaften Kennzeichnung und Beschriftung von elektrischen Anlagen wie zum Beispiel Motoren, Endschaltern, Magnetventilen, Geber und Vor-Ort-Geräten. Zudem werden sie zur Kennzeichnung in Schaltschränken für z.B. Sicherungen, Relais, Befehls- und Meldegeräte verwendet.

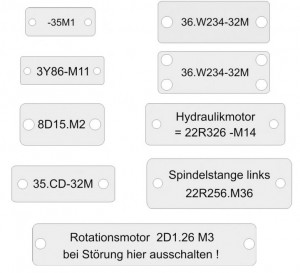

Gerätebezeichnung können rechteckig, rund als Ronde oder oval gefertigt werden. Die gängigsten Gerätebezeichnungsschilder werden zumeist mit zwei oder vier Bohrungen gefertigt. In der untenstehenden Tabelle sind die gängigsten Gerätebezeichnungsschilder abgebildet und können in Materialien wie Kunststoff, Aluminium und Edelstahl hergestellt werden.

Einsatzgebiete

Gerätebezeichnungsschilder werden zum industriellen Einsatz verwendet. Sie dienen zur dauerhaften Kennzeichnung und Beschriftung von elektrischen Anlagen wie zum Beispiel Motoren, Endschaltern, Magnetventilen, Geber und Vor-Ort-Geräten. Zudem werden sie zur Kennzeichnung in Schaltschränken für z.B. Sicherungen, Relais, Befehls- und Meldegeräte verwendet.

Zur Produktübersicht
Zur Produktübersicht

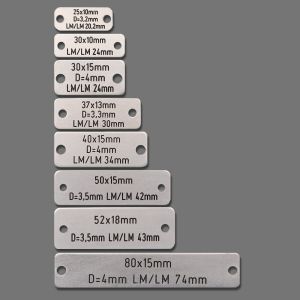

Rechteckig
Kabelbezeichnungsschilder_Ubersicht_Kunststoff_Aluminium_Edelstahl_Kupfer
BildArt.-Nr.Abmessung (mm)Bohrungen (mm)Lochabstand LM/LM mm
Geratebezeichnungsschilder_Aluminium_18x9 Geräteschild

0821.xxx

18 x 9

-

-
Geratebezeichnungsschilder_Aluminium_25x10 Geräteschild

0823.xxx

25 x 10

2 x D = 3,2

20,2
Geratebezeichnungsschilder_Aluminium_30x10_D2_5 Geräteschild

0825.xxx

30 x 10

2 x D = 2,5

25
Geratebezeichnungsschilder_Aluminium_30x10_D3_2 Geräteschild

0825.xxx

30 x 10

2 x D = 3,2

24
Geratebezeichnungsschilder_Aluminium_30x15_D3_5 Geräteschild

1014.xxx

30 x 15

2 x D = 3,5/2,6

22
Geratebezeichnungsschilder_Aluminium_30x15_D4 Geräteschild

1014.xxx

30 x 15

2 x D = 4,0/2,5

24
Geratebezeichnungsschilder_Aluminium_37x13 Geräteschild

1017.xxx

37 x 13

2 x D = 3,3

30
Geratebezeichnungsschilder_Aluminium_40x15_2B Geräteschild

1018.xxx

40 x 15

2 x D = 4,0

34
Geratebezeichnungsschilder_Aluminium_40x15_4B Geräteschild

1018.xxx

40 x 15

4 x D = 4,0

34
Geratebezeichnungsschilder_Aluminium_50x15 Geräteschild

1015.xxx

50 x 15

2 x D = 3,5

42
Geratebezeichnungsschilder_Aluminium_52x18 Geräteschild

1016.xxx

52 x 18

2 x D = 3,5

43
Geratebezeichnungsschilder_Aluminium_80x15 Geräteschild

1013.xxx

80 x 15

2 x D = 4,0

74

Materialeigenschaften

  • Anwendungsbereich: Innen und Außen

  • UV-Stabil

  • Witterungsbeständig

Ausführung

  • Material: Kunststoff, Aluminium, Edelstahl

  • Verschiedene Abmessungen

  • Mit 2 oder 4 Bohrungen

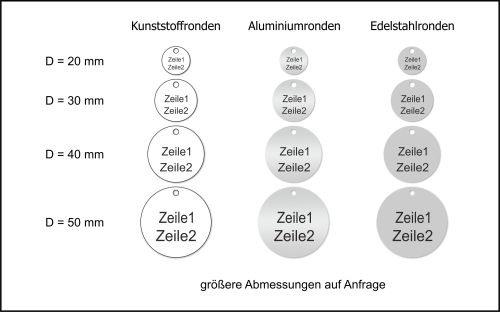

Ronden

BildArt.-Nr.Abmessung (mm)Bohrungen (mm)
Geratebezeichnungsschilder_Ronden_Aluminium_D20

1022.xxx

D = 20

1 x 3,5 mm
Geratebezeichnungsschilder_Ronden_Aluminium_D30

1023.xxx

D = 30

1 x 3,5 mm
Geratebezeichnungsschilder_Ronden_Aluminium_D40

1024.xxx

D = 40

1 x 3,5 mm
Geratebezeichnungsschilder_Ronden_Aluminium_D50

1025.xxx

D = 50

1 x 3,5 mm
ohne Bohrung oder mit 2 Bohrungen
BildArt.-Nr.Abmessung (mm)Bohrungen (mm)
Geratebezeichnungsschilder_Ronden_Aluminium_D50

-

D = 20 - 50
Keine
Geratebezeichnungsschilder_Ronden_Aluminium_D50

-

D = 20 - 50

2 x 3,5 mm
Gerätebezeichnungsschilder gerätebezeichnung

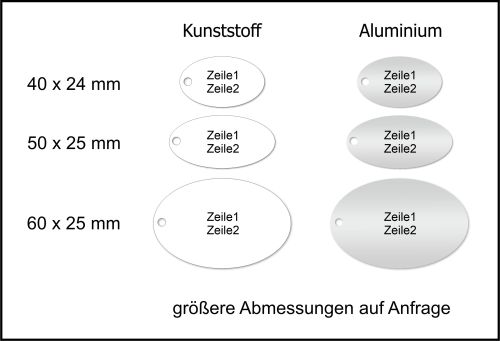

Oval

BildArt.-Nr.Abmessung (mm)Bohrungen (mm)
Geratebezeichnungsschilder_Aluminium_oval_40x24_1B

1027.xxx

40 x 24

1 x 3,5 mm
Geratebezeichnungsschilder_Aluminium_oval_50x25_1B

1028.xxx

50 x 25

1 x 3,5 mm
Geratebezeichnungsschilder_Aluminium_oval_65x425_1B

1029.xxx

60 x 25

1 x 3,5 mm
Geratebezeichnungsschilder_Ubersicht_Oval

Nützliches Zubehör

Sie suchen Befestigungsmaterial für Ihre Schilder, in unserem Zubehörsortiment finden Sie Schilderhalter, Spannbänder, Kabelbinder, Blindnieten und vieles mehr.
