Schilderhalter Alu | Edelstahl

Die Schildträger aus Aluminium oder Edelstahl dienen zur Montage von Schildern, bei denen ein direktes Anschrauben an mechanischen oder elektrischen Geräten nicht erwünscht ist (z.B. Rohre, Messaufnehmer, Geber, Motoren, usw.). Aufgrund ihrer Materialeigenschaften sind sie für robustere Umgebungseinflüsse geeignet als Schildträger aus Kunststoff.

Um die Schilder auf den Schilderhaltern zu befestigen gibt es verschiedene Ausführungsvarianten. Die Schilder können auf den Schilderhaltern geschraubt, genietet oder eingeschoben werden. Außerdem gibt es die Möglichkeit die Schilder auf einen Schilderhalter zu legen und mit einer Kunststoffkappe zu verschließen.

Alle Schilderhalter haben entsprechende Ausstanzungen für eine senkrechte oder waagerechte Montage und sind in verschiedenen Abmessungen erhältlich. In der unten dargestellten Tabellen sind die gebräuchlichsten Schilderhalter für die jeweilige Befestigungsart aufgelistet. Bitte beachten Sie dabei die dazugehörigen Schildabmessungen. Für die Befestigung der Schilderhalter selbst, stehen eine Vielzahl von Möglichkeiten zur Verfügung. Schauen Sie nochmal auf den Seiten von den Befestigungsmöglichkeiten nach.

Zur Zubehörübersicht

Befestigungsmöglichkeiten der Schildträger

Schrauben
Schlauchschellen (D < 100 mm)
Klemmenband, Spannband, Schellenband (D > 100 mm
Anschweißen von Anschraubhalter oder Distanzhalter

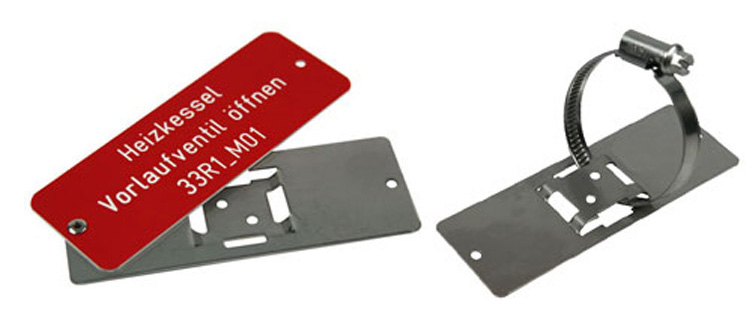

Befestigung der Schilder auf den Schilderhaltern: nieten oder schrauben

Abmessung L x B Schildträger	Abmessung L x B Schilder	Art.Nr. Aluminium	Art.Nr. Edelstahl
55 x 20 mm	55 x 20 mm	H100.ALU	H100.VA2
72 x 20 mm	72 x 20 mm	H101.ALU	H101.VA2
108 x 20 mm	108 x 20 mm	H102.ALU	H102.VA2
72 x 40 mm	72 x 40 mm	H105.ALU	H105.VA2
108 x 40 mm	108 x 40 mm	H106.ALU	H106.VA2
126 x 40 mm	126 x 40 mm	H107.ALU	H107.VA2
144 x 40 mm	144 x 40 mm	H108.ALU	H108.VA2
100 x 50 mm	100 x 50 mm	H109.ALU	H109.VA2
116 x 50 mm	116 x 50 mm	H110.ALU	H110.VA2
108 x 60 mm	108 x 60 mm	H115.ALU	H115.VA2
144 x 60 mm	144 x 60 mm	H116.ALU	H116.VA2
200 x 60 mm	200 x 60 mm	H117.ALU	H117.VA2
260 x 60 mm	260 x 60 mm	H118.ALU	H118.VA2

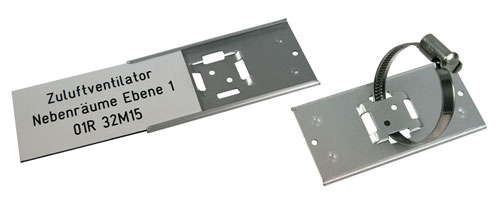

Befestigung der Schilder in den Schilderhaltern: einschieben

Abmessung L x B Schildträger	Abmessung L x B Schilder	Art.Nr. Aluminium	Art.Nr. Edelstahl
60 x 28 mm	60 x 24 mm	H030.ALU	H030.VA0
80 x 28 mm	80 x 24 mm	H031.ALU	H031.VA0
100 x 28 mm	100 x 24 mm	H032.ALU	H032.VA0
60 x 38 mm	60 x 34 mm	H040.ALU	H040.VA0
80 x 38 mm	80 x 34 mm	H041.ALU	H041.VA0
100 x 38 mm	100 x 34 mm	H042.ALU	H042.VA0
120 x 38 mm	120 x 34 mm	H043.ALU	H043.VA0
140 x 38 mm	140 x 34 mm	H044.ALU	H044.VA0
100 x 50 mm	100 x 45 mm	H050.ALU	H050.VA0
120 x 50 mm	120 x 45 mm	H051.ALU	H051.VA0
140 x 50 mm	140 x 45 mm	H052.ALU	H052.VA0
100 x 75 mm	100 x 68 mm	H060.ALU	H060.VA0
120 x 75 mm	120 x 68 mm	H061.ALU	H061.VA0
140 x 75 mm	140 x 68 mm	H062.ALU	H062.VA0

Befestigung der Schilder in den Schilderhaltern: einlegen in Schilderhalter, mit Kappe verschließen

Bezeichnung	Abmessung L x B Schilder	Art.Nr. Aluminium	Art.Nr. Edelstahl
Grundplatte verz. mit Gewinde M6 mit Abdeckhaube Kunststoff klar	100 x 50 mm	1051.000	1052.000
Grundplatte verz./Edelstahl mit Gewinde M6 mit Abdeckhaube Kunststoff klar mit Halter für Rohrbefestigung	100 x 50 mm	1053.000	1054.000
Spannband vernickelt – 15 m	-	1055.000	1056.000
