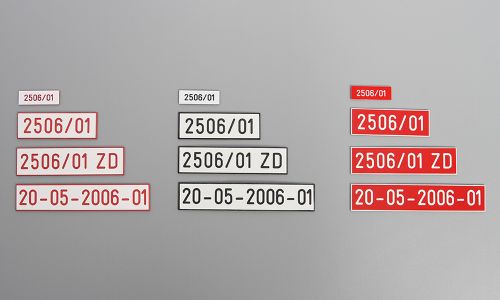

Melderschilder_weiss_rot_schwarz_verschiedene_Größen

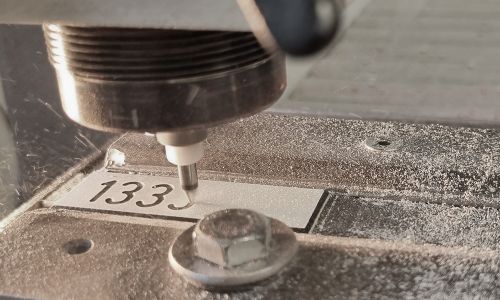

Melderschilder weiss Gravur Resopal mit Facette

Melderschilder rot Übersicht Schriftgrößen für Deckenhöhen

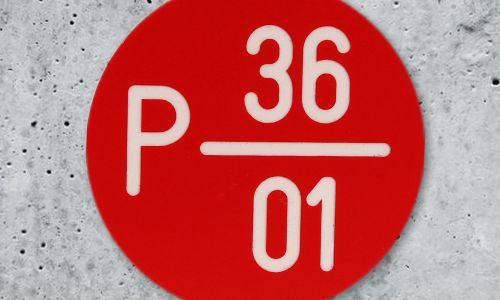

Melderschild rund selbstklebend an Zwischendecke Parallelanezige

Brandmeldeanlage Zugang freihalten rot selbstklebend mit Kleber

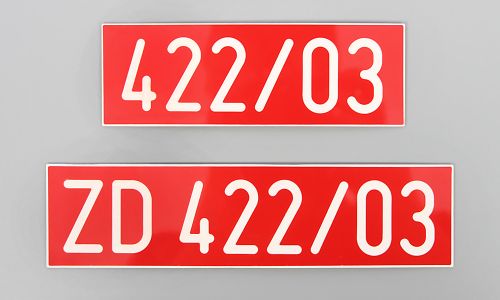

Melderschilder_rot_weiss_Gravur_Lasergravur

Melderschilder |
Schilder Brand & Meldeanlagen

Melderschilder oder auch BMA-Schilder oder BSK-Schilder dienen zum Kennzeichnen, Identifizieren und Beschriften von Brandmeldern nach DIN 14675. Die Beschriftung sollte den Gruppen- und die Meldernummer beinhalten. Melderschilder werden hauptsächlich aus Resopal und PVC gefertigt. Melderschilder können rechteckig oder kreisförmig als Ronde (rundes Melderschild) gefertigt werden.

Die möglichen Materialstärken und Farben können unter Resopal®Schilder und PVC-Schilder nachgeschaut werden. Die gängigsten Varianten für Melderschilder sind jedoch rot/weiß, weiß/schwarz oder weiß/rot (Schild/Schrift).

Einsatzgebiete

Die Melderschilder werden in folgenden Bereichen angewendet: Elektroinstallation, Gebäudetechnik, Bandschutzanlagenhersteller, Heizungs- und Sanitärinstallationen, Elektroindustrie oder Schaltschrankbau.

Zur Produktübersicht

Melderschilder eckig

Melderschilder rund

Melderschilder - rechteckig

Bei der Auslegung von Melderschildern ist darauf zu achten, dass ohne Hilfsmittel eine gute Lesbarkeit der Schilder in Abhängigkeit der Deckenhöhe garantiert wird. Als Empfehlung dient die untenstehende Tabelle. Hier ist die Schrift- und Schildgröße in Abhängigkeit der Deckenhöhe aufgezeigt. Kommen Sie gern auf uns zu! Durch unsere modernen Maschinen ist es uns möglich auch hohe Stückzahlen an Melderschildern zu fertigen. Kommen Sie gern auf uns zu!

Brandmelder Rechteckig

Deckenhöhe (m)	Schildgröße (mm)	Schriftgröße (mm)	Anzahl Zeichen
HFM	30 x 10	5	6
HFM	40 x 10	5	10
2,5	60 x 20	10	7
2,5	80 x 20	10	11
3,5	60 x 20	15	5
3,5	80 x 20	15	7
3,5	100 x 20	15	10
4,5	100 x 40	25	5
4,5	130 x 40	25	7
4,5	180 x 40	25	11
6	130 x 50	35	5
6	170 x 50	35	7
6	250 x 50	35	10
7,5	180 x 80	50	5
7,5	240 x 80	50	7
7,5	320 x 80	50	10
10	200 x 80	60	5
10	280 x 80	60	7
10	360 x 80	60	9
11	260 x 100	70	5
11	360 x 100	70	7
11	480 x 100	70	9
13,5	300 x 120	80	5
13,5	450 x 120	80	7
13,5	550 x 120	80	9
18	450 x 180	120	5
18	600 x 180	120	7
18	800 x 180	120	9

Materialeigenschaften

Anwendungsbereich: Innen
Temperaturbereich: -40°C bis +85C
Beständig gegen die meisten
Chemikalien + Lösungsmittel
Schwer entflammbar
Oberfläche: glänzend

Ausführung

Materialstärken: 1,4 | 2,0 mm
Mit Bohrungen
Selbstklebend
Selbstklebend + Bohrungen
Versenkungen von Bohrungen
Kanten facettiert

Zur Produktübersicht

Melderschilder - rund

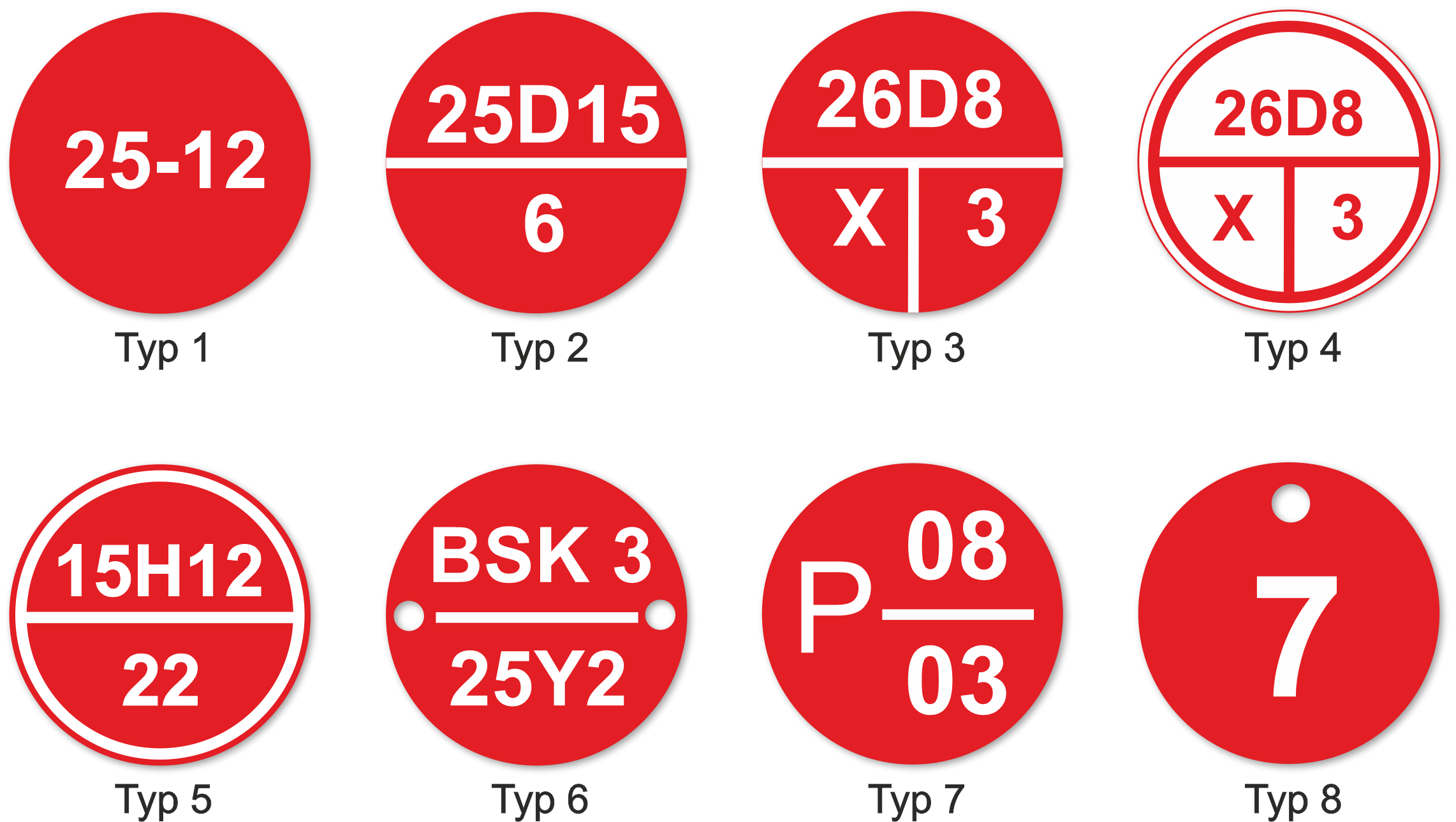

Runde Melderschilder stellen eine Alternative zu rechteckigen Melderschilder dar. Sie werden meist zur Unterscheidung bei Zwischendecken verwendet. Im untenstehenden Bild sehen Sie eine Auswahl an unseren Rondentypen. Bitte geben Sie bei der Bestellung den Schildtyp, Schildgröße, Schildfarbe, Schriftfarbe an. Teilen Sie weiterhin mit, ob die Ronden selbstklebend oder mit ein oder zwei Bohrungen ausgeführt werden sollen. Bei Ronden bei denen der Durchmesser kleiner als 30 mm ist, empfehlen wir jedoch nur Typ 1 oder Typ 8 zu verwenden.

Übersicht Melderschilder_Ronden rund für Brandschutzklappe, Brandmelder Parallelanzeige

Materialeigenschaften

Anwendungsbereich: Innen
Temperaturbereich: -20°C bis 60°C
Flexibel
Oberfläche: matt

Ausführung

Materialstärke: 1,5 mm
Material: PVC
Verschiedene Typen
Verschiedene Durchmesser
Mit Bohrungen
Selbstklebend
Selbstklebend + Bohrungen
Zwei- oder dreifarbig

Nützliches Zubehör

Sie suchen Befestigungsmaterial für Ihre Schilder, in unserem Zubehörsortiment finden Sie Schilderhalter, Spannbänder, Kabelbinder, Blindnieten und vieles mehr.
